Оснащение мобильных групп для наблюдения, обнаружения и сопровождения БПЛА.
Контур-М ProРасширенные возможности противодействия БПЛА
Усовершенствованный тепловизионный комплекс с повышенной детализацией изображения, встроенным дальномером и специализированными прицельными сетками для сопровождения целей и повышения точности поражения БПЛА.
Область применения
Преимущества КОНТУР-М PRO
КОНТУР-М Pro — модернизированная версия тепловизионного комплекса, объединяет обновлённую систему отображения, специализированные прицельные сетки, баллистическую коррекцию и расширенные возможности настройки изображения.

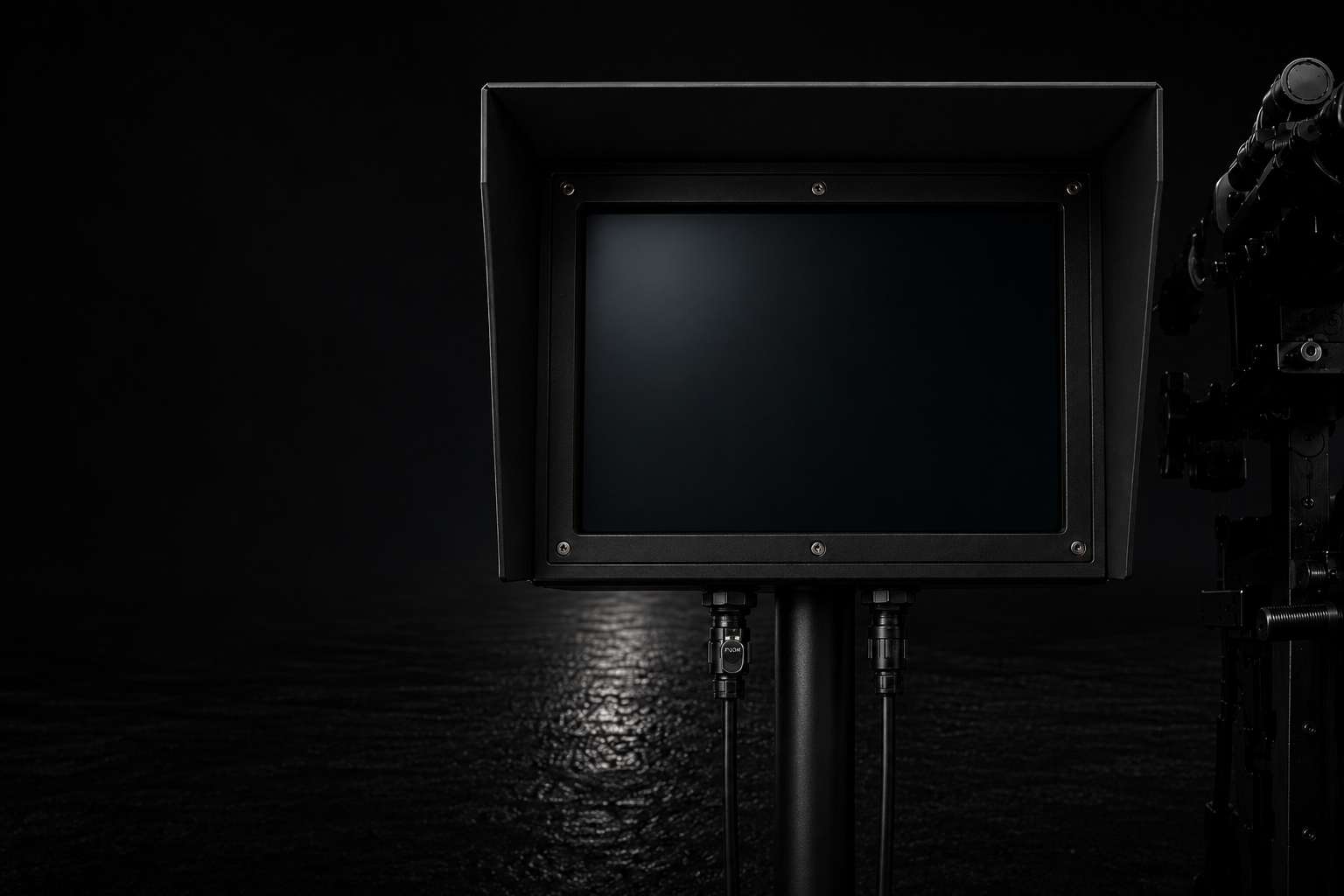

Увеличенный монитор 8″
Внешний монитор диагональю 8 дюймов обеспечивает удобное наблюдение и чёткое отображение тепловизионного изображения и прицельной информации.
- диагональ
- 8″
- разрешение
- 1280×800
- яркость
- высокая
- корпус
- металлический

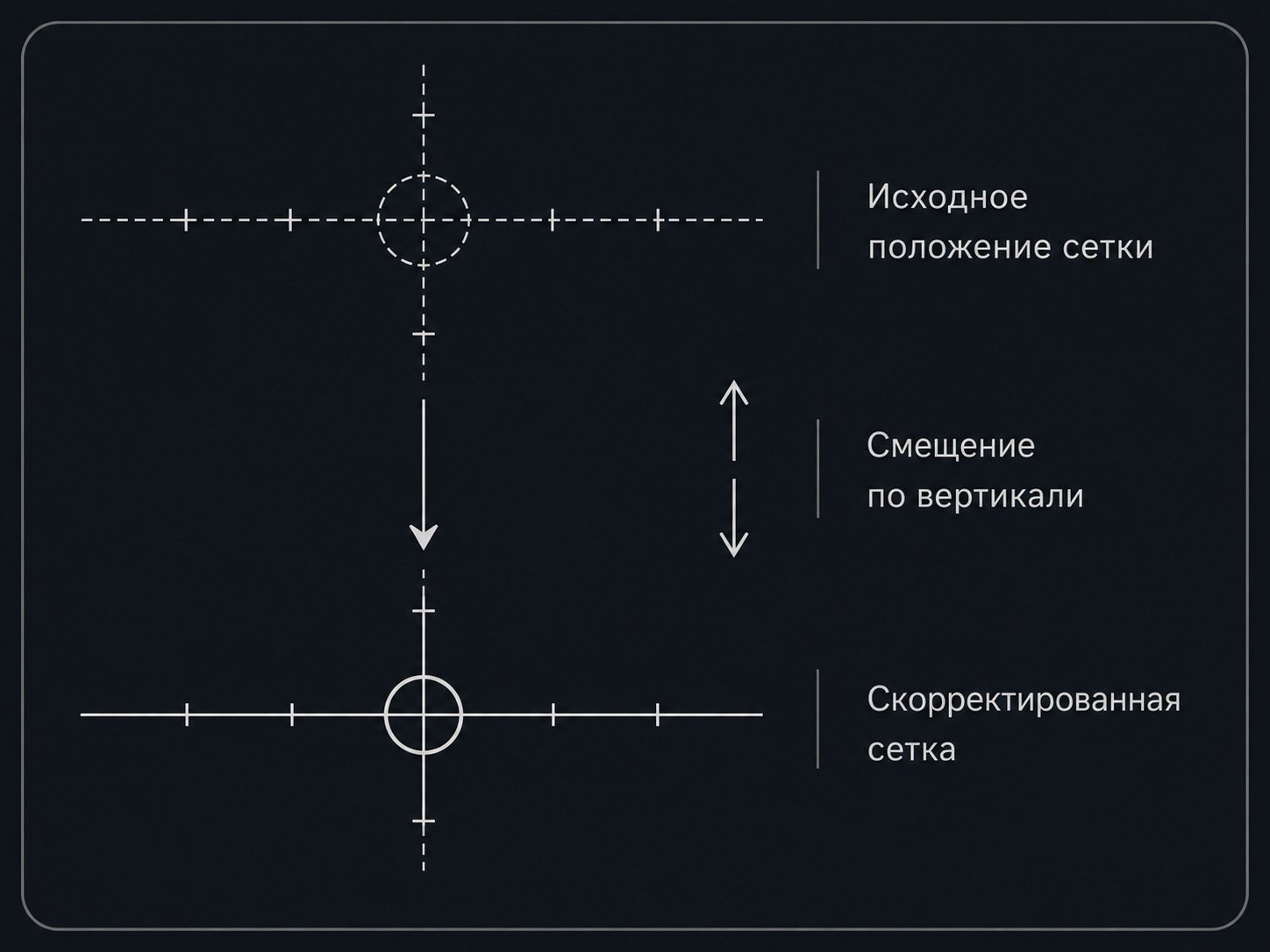

Автоматическая баллистическая коррекция
После измерения дистанции лазерным дальномером комплекс автоматически смещает прицельную сетку по вертикали в соответствии с заранее предустановленными поправками на дистанцию.
Настраиваемые прицельные сетки
Тип и цвет сетки выбираются с учётом текущей задачи, тепловизионной палитры, фона и условий наблюдения.

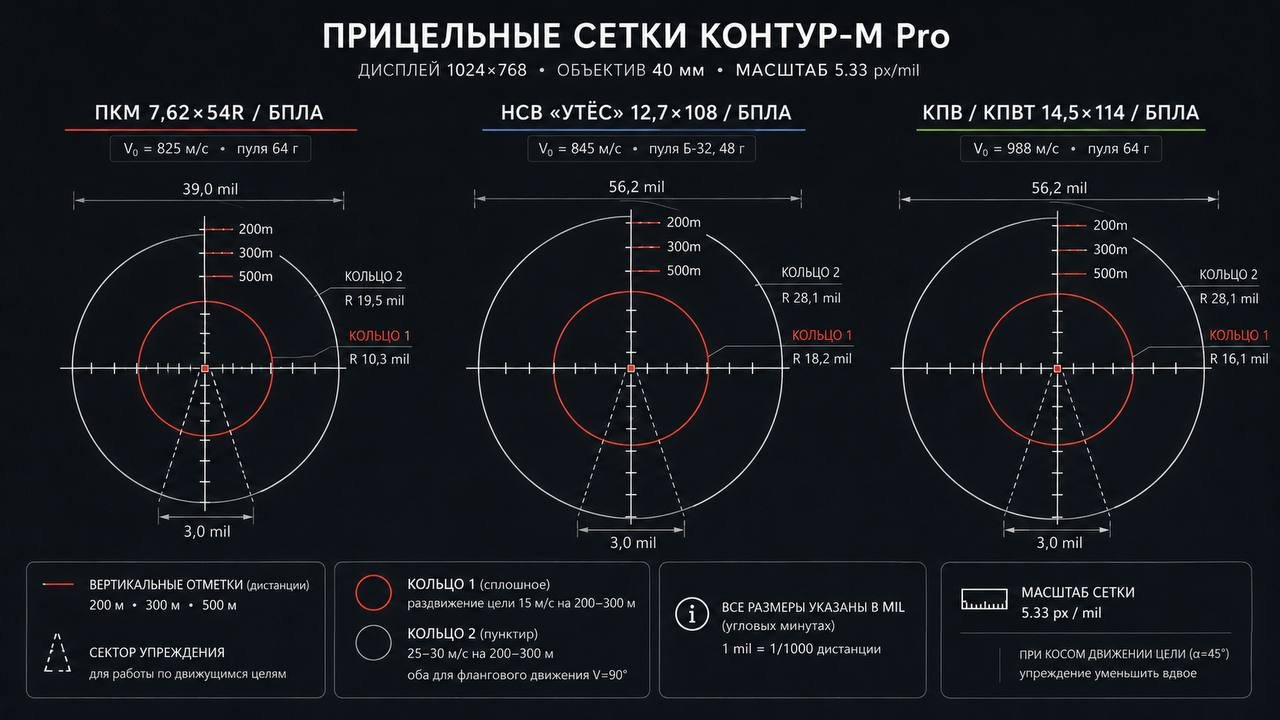

Специализированные сетки
Отдельные прицельные сетки для ПКМ 7,62×54R, НСВ «Утёс» 12,7×108 и КПВ/КПВТ 14,5×114 упрощают выбор упреждения по движущимся целям.

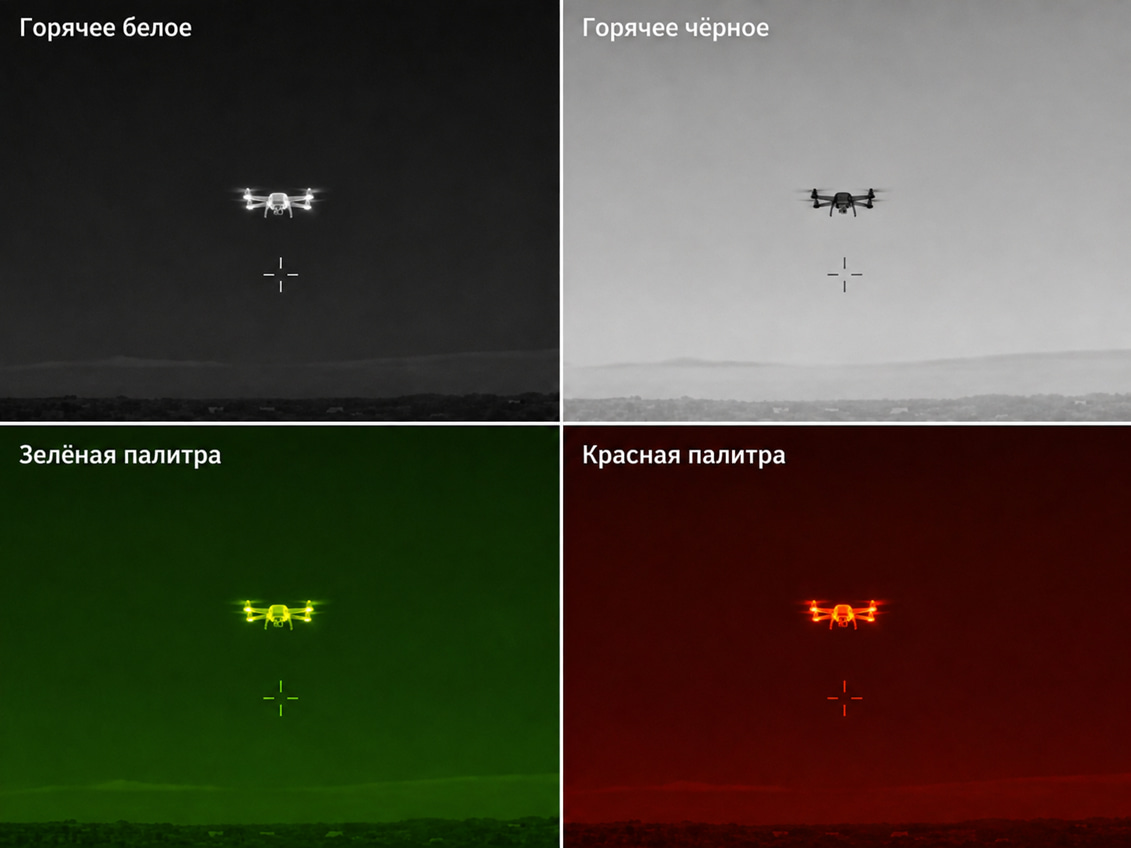

Настройка изображения
Расширенный набор тепловизионных палитр и профили обработки изображения для работы в разных погодных условиях.

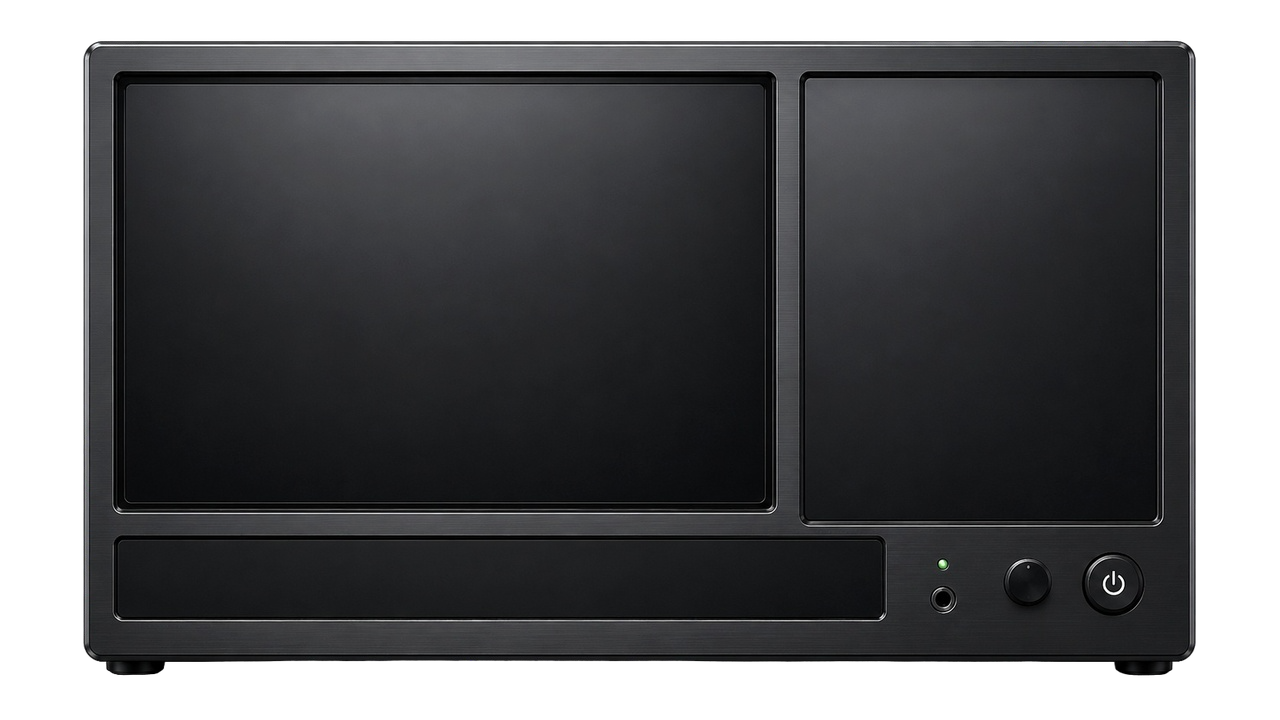

Программа обучения
Отдельная программа обучения работе со специализированными сетками по движущимся целям с интерактивным тренажёром прицельной картины.
- Тренажёр
- Движущаяся цель
- Дистанция
- 850 м
- Скорость цели
- 15 км/ч
Прицельная сетка — обучение расчёта МОГОбучение расчета МОГ
Выберите вооружение и тип цели, затем нажмите ▶ Авто или выберите шаг.
Вооружение
Тип цели
Шаги обучения
Сравнение баллистики
| Параметр | ПКМ 7.62 | НСВ 12.7 | КПВ 14.5 |
|---|---|---|---|
| V₀, м/с | 825 | 845 | 988 |
| t 200м, с | 0.25 | 0.24 | 0.21 |
| Кольцо 1, px | 55 | 97 | 86 |
| Кольцо 2, px | 104 | 150 | 150 |
Важные примечания
Кольца: K=90°; при K=45° упреждение вдвое. Дистанция: 200–300 м; модуль не заменяет полевую подготовку.
- V₀, м/с
- 845
- t 200 м, с
- 0.24
- Дистанция, м
- 250
- Кольцо 1, px
- 97
- Кольцо 2, px
- 150
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИКОНТУР-М PRO
- Тепловизионный модуль
- 640×512 пикселей
- Задержка изображения
- до 50 мс
- Дальность обнаружения
- до 2000 м
- Температурная чувствительность
- ≤ 35 мК
- Оптика
- 40 мм — базовая конфигурация 35 мм и 55 мм — по запросу заказчика
- Поле зрения
- объектив 35 мм — 14° объектив 40 мм — 14° объектив 55 мм — 10°
- Оптическое увеличение
- объектив 35 мм — увеличение 2.2× объектив 40 мм — увеличение 2.5× объектив 55 мм — увеличение 3.4×
- Цифровое увеличение
- 2× / 4×
- Выходной монитор
- TFT LCD 8″
- Время работы
- более 48 часов
- Степень защиты
- IP66
- Рабочая температура
- от −30 °C до +50 °C
- Влагозащита
- влагостойкость 92 %
- Питание
- внешний АКБ / внешнее питание

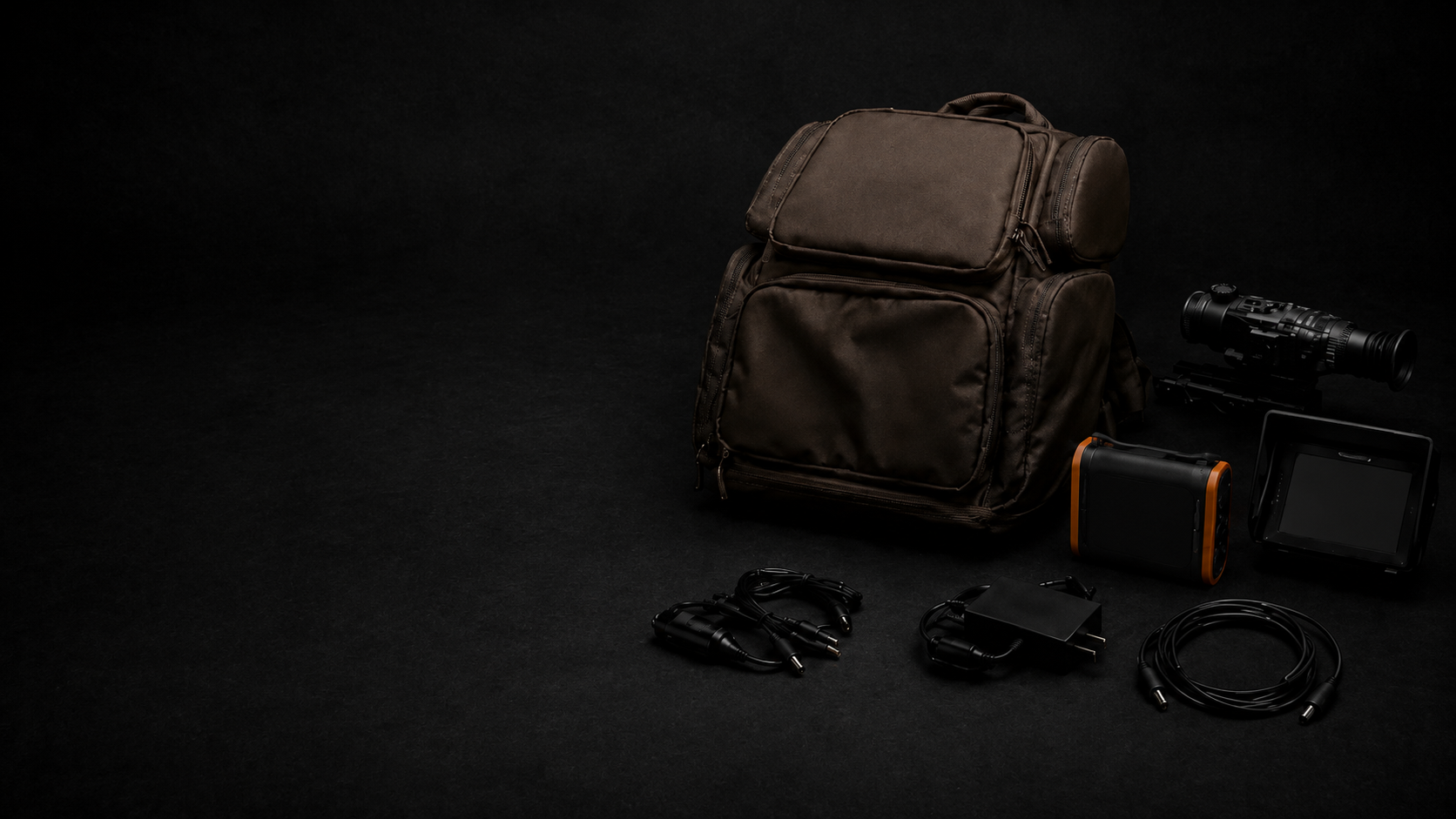

Комплектация
Базовая конфигурация оборудования, питания и документации для развёртывания комплекса.
- Тепловизионный прицел КОНТУР-М
- Внешний выносной монитор 7 или 8 дюймов
- Внешний АКБ емкостью 96 000 Маh
- Кабели подключения системы
- Блок АКБ питания прицела
- Зарядная станция
- Руководство по эксплуатации
- Паспорт изделия
- Кронштейн – компенсатор / Кронштейн обычный
